Wuxi Suyang Chemical Equipment Co, Ltd Inti Professjonali Shell Tube Heat Exchanger Manifattur!
Wuxi Suyang Chemical Equipment Co., Ltd tispeċjalizza f'tagħmir kimiku, disinn tal-bastiment, manifattura, bejgħ u servizz, U huwa l-fornitur domestiku ta 'formaldehyde, paraformaldehyde, dimethoxymethane u derivattivi oħra downstream formaldehyde EPC. Kumpanija b'forza teknika qawwija, tagħmir komplut għall-ittestjar tal-produzzjoni, Tista 'tipprovdi kull tip ta' industrija kimika fid-dar u barra lill-klijenti firxa sħiħa ta 'disinn, manifattura, installazzjoni, kummissjonar, taħriġ ta' servizzi ferrovjarji, Tistrieħ fuq standards għoljin, prodotti ta 'kwalità għolja, prezzijiet raġonevoli u servizz ta 'kwalità għolja biex issir il-fornitur professjonali tiegħek u tipprovdi protezzjoni professjonali.
Varjetà ta 'Prodott Sinjur
Il-prodotti jinkludu skambjatur tas-sħana (tip ta 'tubu, tip ta' pjanċa spirali), ir-reattur, ir-rake dryer tal-vakwu u tipi oħra ta 'kontenituri meħtieġa għall-industrija kimika, Fl-istess ħin jipprovdu wkoll ASIME u prodotti oħra ta' standards internazzjonali.
Firxa wiesgħa ta 'Użi tal-Prodott
Il-prodotti tagħna jintużaw ħafna fid-djar, postijiet pubbliċi, industriji u oqsma tad-difiża.
Kwalità Garantita
Kumpanija b'forza teknika qawwija, tagħmir komplut għall-ittestjar tal-produzzjoni, Tista 'tipprovdi kull tip ta' industrija kimika fid-dar u barra lill-klijenti firxa sħiħa ta 'disinn, manifattura, installazzjoni, kummissjonar, taħriġ ta' servizzi ferrovjarji, Tistrieħ fuq standards għoljin, prodotti ta 'kwalità għolja, prezzijiet raġonevoli u servizz ta 'kwalità għolja biex issir il-fornitur professjonali tiegħek u tipprovdi protezzjoni professjonali. Il-kumpanija għandha tliet tipi ta 'kwalifika tal-manifattura ta' tank taħt pressjoni u għaddiet is-sistema ta 'ċertifikazzjoni tal-kwalità ISO9001: 2008.
Servizz ewlieni
Għandna ħafna snin ta 'esperjenza fl-industrija u ġestjoni sħiħa tal-produzzjoni, superviżjoni tal-kwalità, sistema ta' operazzjoni tas-servizz tal-bejgħ. Kemm jekk trid tixtri l-iskambjatur tas-sħana, jew ir-rake dryer bil-vakwu sempliċement ibgħat ir-rekwiżiti tiegħek bl-email u nistgħu nippersonalizzaw il-prodott għalik.
Introduzzjoni tal-Prodott Relatat

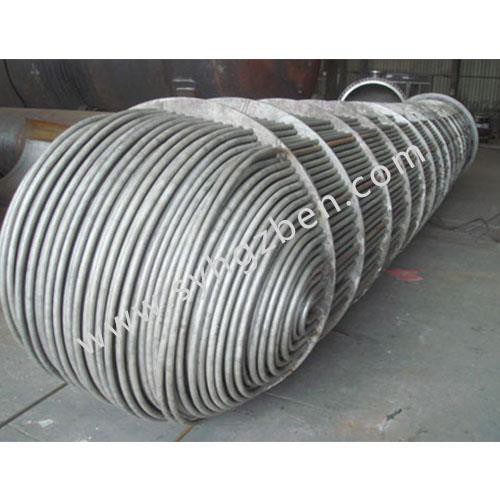

L-iskambjatur tas-sħana tat-tubu U jikkonsisti f'serje ta 'tubi. Sett wieħed ta 'dawn it-tubi fih il-fluwidu li għandu jkun jew imsaħħan jew imkessaħ. It-tieni fluwidu jgħaddi minn fuq it-tubi li qed jissaħħnu jew jitkessħu sabiex ikun jista' jew jipprovdi s-sħana jew jassorbi s-sħana meħtieġa. Sett ta 'tubi jissejjaħ il-gozz ta' tubi u jista 'jkun magħmul minn diversi tipi ta' tubi: sempliċi, bil-pinen lonġitudinali, eċċ.
Skambjatur tas-Sħana Volumetriku
Introduzzjoni tal-iskambjatur tas-sħana volumetrika Fis-serje tal-iskambjatur tas-sħana, l-iskambjatur tas-sħana tal-volum għandu element uniku ta 'trasferiment tas-sħana, li għandu ħafna vantaġġi li tipi oħra ta' skambjaturi tas-sħana m'għandhomx, u għalhekk huwa favorit mill-utenti.
Skambjatur tas-Sħana tal-Volum
Introduzzjoni tal-iskambjatur tas-sħana tal-volum Effiċjenza ta 'skambju għolja Skambjatur tas-Sħana tal-Volum, Is-serje ta' skambju tas-sħana li jkollhom għażla skond l-istandard, tliet berings, bearing fiss, tnejn għall-attivitajiet ta 'bearing. L-ankra tal-bearing mobbli hija magħmula minn ġewż doppju.

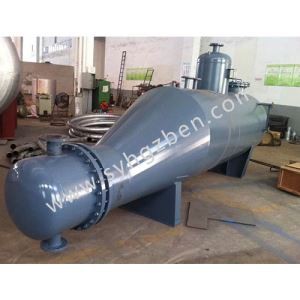

Skambjatur tas-Sħana ta 'Spostament
Skambjatur tas-sħana tal-ispostament introduzzjoni Radjatur coil li jżomm f'wiċċ l-ilma użat fil-forma ta 'coil floating cantilever, il-fwar li jsaħħan l-ilma sħun fil-proċess, in-naħa ta' fuq u t'isfel tal-coil jagħmlu l-fluss tal-ilma madwar il-coil biex jeqirdu t-trasferiment tas-sħana laminari.
It-Tip tal-Volum Floating Coil Heat Exchanger
L-iskambjatur tas-sħana tal-coil li jżomm f'wiċċ l-ilma tat-tip ta' volum japplika għal sistema ġenerali ta' provvista ta' ilma industrijali u sħun fil-bini ċivili, medju tas-sħana għal trattib ta 'temperatura għolja tal-fwar jew ilma sħun, pressjoni tax-xogħol tal-ġenb tat-tubu Inqas minn jew ugwali għal {{0}}.4Mpa skambjatur tas-sħana, pressjoni tax-xogħol tal-ġenb tal-qoxra Inqas minn jew ugwali għal 0.64Mpa, it-temperatura tal-ilma tal-ħruġ mhix ogħla minn 75 grad.
Kondensatur tat-tubu tal-qoxra
Introduzzjoni tal-kondensatur tat-tubu tal-qoxra Mazz ta 'ram ta' prestazzjoni għolja, azzar, tubi ta 'l-istainless steel Folja ta' tubi ta 'l-azzar jew ta' l-istainless steel u korp b'riċevitur għal likwidu subcooled, igganċjar ta 'l-iwweldjar jew ibbrejżjar u tapping għal apparat ta' sigurtà.
Cooler ta 'skambjatur tas-sħana tal-qoxra u tat-tubu huwa klassi ta' disinn ta 'skambjatur tas-sħana. Huwa l-aktar tip komuni ta 'skambjatur tas-sħana għal ħafna applikazzjonijiet. Kif jimplika ismu, dan it-tip ta 'skambjatur tas-sħana jikkonsisti f'qoxra (reċipjent kbir ta' pressjoni) b'gozz ta 'tubi ġewwa fih. Fluwidu wieħed jgħaddi mit-tubi, u fluwidu ieħor jgħaddi minn fuq it-tubi (minn il-qoxra) biex jittrasferixxi s-sħana bejn iż-żewġ fluwidi. Is-sett ta 'tubi jissejjaħ mazz ta' tubi, u jista 'jkun magħmul minn diversi tipi ta' tubi: sempliċi, bil-pinen lonġitudinali, eċċ.
Tube fil-kondensatur tat-tubu huwa l-prodott karatteristika fil-kumpanija tagħna, li d-disinn tal-istruttura, il-manifattura u l-applikazzjoni tiegħu huma uniċi. It-tip ta 'tubu spirali, it-tubu ta' l-ark u l-iskambjatur tubulari tat-tip baffle plate huma prodotti indipendenti ta 'R&D fil-kumpanija, li fihom teknoloġija avvanzata fid-dinja, użata ħafna fl-industriji partikolarment fil-petrifazzjoni, l-elettriku u l-metallurġija.
Skambjatur tas-Sħana tat-Tip ta 'Qoxra U Tubu
Huwa tagħmir effiċjenti u li jiffranka l-enerġija. Minħabba l-istruttura b'saħħitha, l-elastiċità għolja u l-adattabilità qawwija tagħha, għamlet ħafna titjib fl-istruttura, il-proċess u l-materjali f'dawn l-aħħar snin, u tagħmel il-prestazzjoni teknika tagħha aktar raġonevoli u avvanzata.
X'inhu Shell Tube Heat Exchanger
L-iskambjatur tas-sħana tat-tubu tal-qoxra huwa bħalissa l-iskambjatur tas-sħana l-aktar użat fil-produzzjoni kimika. Huwa magħmul prinċipalment minn qoxra, folja ta 'tubu, tubu ta' skambju tas-sħana, ras, baffle, eċċ Il-materjali meħtieġa jistgħu jinqasmu f'ordinarji Magħmula minn azzar tal-karbonju, ram, azzar li ma jissaddadx.
Vantaġġi ta 'Skambjatur tas-Sħana tat-Tubu tal-Qoxra
Vantaġġi strutturali
Il-karatteristiċi strutturali huma maqsuma f'tip ta 'pjanċa ta' tubu fiss, tip ta 'ras f'wiċċ l-ilma, skambjatur tas-sħana tat-tip U skond il-formola. Skont l-istruttura, huwa maqsum f'pass wieħed, pass doppju u tubu multi. Skont il-materjal, jista 'jinqasam f'azzar tal-karbonju, azzar li ma jissaddadx, azzar li ma jissaddadx u kompost tal-azzar tal-karbonju. Iż-żona tat-trasferiment tas-sħana tista 'tiġi personalizzata skont il-kundizzjonijiet tal-klijent.
Disinn sempliċi
Il-vantaġġi ta 'skambjatur tas-sħana ta' qoxra u tubu jinkludu d-disinn sempliċi tiegħu, karatteristiċi robusti, u spejjeż ta 'xiri u manutenzjoni relattivament baxxi. Dan it-tip ta 'heat exchanger huwa użat ħafna f'diversi applikazzjonijiet ta' tkessiħ minħabba dawn il-benefiċċji.
Firxa wiesgħa ta 'użi
Huwa versatili u adattat għal firxa ta 'ħtiġijiet ta' tkessiħ. Huwa komunement użat biex jiksaħ fluwidu idrawliku u żejt f'magni, trasmissjonijiet u pakketti ta 'enerġija idrawlika. Barra minn hekk, bl-għażla t-tajba tal-materjali, dawn l-iskambjaturi tas-sħana jistgħu jintużaw ukoll biex ikessħu jew isaħħnu mezzi oħra bħall-ilma tal-pixxina jew l-arja tal-iċċarġjar.
Faċli biex tinżamm
Wieħed mill-vantaġġi sinifikanti tal-iskambjaturi tas-sħana tal-qoxra u t-tubu huwa l-faċilità ta 'servizz tagħhom, speċjalment mudelli b'disinn ta' gozz ta 'tubi li jżommu f'wiċċ l-ilma fejn il-pjanċi tat-tubi mhumiex iwweldjati mal-qoxra ta' barra. Dan jagħmel il-manutenzjoni u t-tindif aktar aċċessibbli, u jikkontribwixxi għal tħaddim effiċjenti u ħajja estiża. Barra minn hekk, id-disinn ċilindriku tad-djar jipprovdi reżistenza eċċellenti għall-pressjoni, u jagħmel l-iskambjaturi tas-sħana tal-qoxra u t-tubu adattati għal firxa wiesgħa ta 'applikazzjonijiet ta' pressjoni f'diversi industriji.
Partijiet minn Shell Tube Heat Exchanger
Qoxra
Il-qoxra hija l-parti ta 'barra ta' l-iskambjatur tas-sħana li żżomm il-gozz tat-tubi. Huwa komunement kontenitur ċilindriku mibni mill-azzar jew sustanzi xierqa oħra.
Tubi jew Tube Bundle
Ġabra ta 'tubi paralleli li jimxu tul it-tul tal-qoxra jiffurmaw il-gozz ta' tubi. Skont l-użu speċifiku, it-tubi jistgħu jkunu komposti minn materjali differenti, bħall-istainless steel, ir-ram jew it-titanju. Id-dijametru u l-ħxuna tat-tubi huma wkoll parametri importanti tad-disinn.
Folji tat-tubi
Il-folji tat-tubi huma folji b'saħħithom li jaġixxu bħala ostaklu bejn il-qatta tat-tubi u l-qoxra. Huma komunement mibnija bl-użu ta 'l-azzar u huma mdewba mal-qoxra biex jiżguraw għeluq sod u mingħajr tnixxija. It-tubi jiddaħħlu minn toqob fil-folji tat-tubi u huma jew estiżi jew iwweldjati fil-pożizzjoni.
Baffles
Baffles huma pjanċi jew vireg li jitqiegħdu ġewwa l-qoxra biex jirregolaw il-moviment tal-fluwidu madwar il-gozz tat-tubi. Dawn jistgħu jkunu jew lonġitudinali jew trasversali fl-orjentazzjoni u huma maħsuba biex itejbu l-effettività tat-trasferiment tas-sħana.
Żennuni tad-Dħul u tal-Ħruġ
Iż-żennuni tad-dħul u tal-ħruġ iservu bħala l-punti tad-dħul u l-ħruġ għall-fluwidi fl-iskambjatur tas-sħana. Dawn il-konnessjonijiet huma ġeneralment imqiegħda fi truf opposti tal-qoxra u huma mwaħħla mat-tubi u l-qoxra bl-użu ta 'flanġijiet jew tipi oħra ta' fittings.
Ġonot ta' espansjoni
Ġonot ta 'espansjoni huma konnetturi flessibbli li jakkomodaw l-espansjoni u l-kontrazzjoni termali tal-gozz ta' tubi. Normalment jinsabu fid-daħla u l-ħruġ tal-iskambjatur tas-sħana, dawn il-ġonot huma mibnija bl-użu ta 'minfaħ tal-metall jew materjali flessibbli oħra.
Strutturi ta' Appoġġ
L-istrutturi ta 'appoġġ iżommu l-iskambjaturi tas-sħana f'pożizzjoni, u jiżguraw pedament stabbli. L-istrutturi ta 'appoġġ jistgħu jkunu jew temporanji jew permanenti u jistgħu jkunu magħmula mill-azzar jew materjali oħra.
Tipi ta' Shell Tube Heat Exchanger
Skambjatur tal-Folji tat-Tubi Fissi
F'dan id-disinn, il-folja tat-tubu hija wweldjata mal-qoxra, li tirriżulta f'kostruzzjoni sempliċi u ekonomika. Filwaqt li t-toqob tat-tubi jistgħu jitnaddfu mekkanikament jew kimikament, l-uċuħ ta 'barra tat-tubi huma ġeneralment inaċċessibbli ħlief għat-tindif kimiku. Il-minfaħ ta 'espansjoni jista' jkun meħtieġ biex jakkomoda differenzi kbar fit-temperatura bejn il-materjali tal-qoxra u tat-tubu, iżda jistgħu jkunu sors ta 'dgħjufija u falliment.
U-Tube Exchangers
Fi skambjatur U-Tube, it-tipi ta 'header ta' quddiem jistgħu jvarjaw, u l-header ta 'wara huwa tipikament M-Type. It-tubi U jippermettu espansjoni termali illimitata, u l-qatta tat-tubi tista 'titneħħa għat-tindif. Madankollu, it-tindif intern tat-tubi b'mezzi mekkaniċi huwa diffiċli, li jagħmel dan it-tip adattat biss għal applikazzjonijiet fejn il-fluwidi tal-ġenb tat-tubu huma nodfa.
Skambjatur tar-ras li jżomm f'wiċċ l-ilma
F'dan it-tip ta 'skambjatur, it-tubesheet fit-tarf ta' l-header ta 'wara ma jkunx iwweldjat mal-qoxra iżda jitħalla jiċċaqlaq jew iżomm f'wiċċ l-ilma. It-tubesheet fit-tarf tal-header ta 'quddiem huwa ta' dijametru akbar mill-qoxra u huwa ssiġillat b'mod simili għad-disinn tat-tubesheet fiss. L-espansjoni termali tista 'tiġi akkomodata, u l-qatta tat-tubi tista' titneħħa għat-tindif. Il-Kap ta 'wara tat-Tip S hija l-aktar għażla popolari għall-header ta' wara. L-iskambjaturi tar-ras li jżommu f'wiċċ l-ilma huma adattati għal temperaturi u pressjonijiet għoljin iżda ġeneralment huma aktar għaljin meta mqabbla ma 'skambjaturi ta' tubi fissi.
L-iskambjatur tas-sħana tat-tubu tal-qoxra jaħdem billi jittrasferixxi s-sħana bejn żewġ fluwidi, bħal likwidi jew gassijiet. Il-fluwidi huma separati minn barriera solida u jgħaddu minn kanali separati. Fluwidu wieħed jivvjaġġa minn ġo tubi filwaqt li l-ieħor jiċċirkola madwar it-tubi fil-qoxra.
Filwaqt li l-fluwidi jgħaddu mill-kanali tagħhom, is-sħana tiġi trasferita mill-fluwidu aktar sħun għall-fluwidu li jkessaħ permezz tal-barriera minħabba d-differenzi fit-temperatura u l-proprjetajiet konduttivi tal-barriera tal-barriera solida.
Id-disinn tat-tubu tal-qoxra jipprovdi erja tal-wiċċ kbira għat-trasferiment tas-sħana, li jagħmilha metodu effiċjenti biex iġorr is-sħana bejn il-fluwidi. Barra minn hekk, it-tubi jistgħu jitneħħew għat-tindif jew is-sostituzzjoni mingħajr ma jaffettwaw il-qoxra, li jagħmilha faċli biex tinżamm u titnaddaf.
Applikazzjonijiet ta' Shell Tube Heat Exchanger
L-użu industrijali ta 'skambjaturi tas-sħana tat-tubi tal-qoxra, użati fil-kimika, l-ikel, iż-żejt u l-gass u oqsma oħra, huwa mifrux. Huma komunement impjegati f'diversi industriji għat-trasferiment tas-sħana bejn żewġ fluwidi mingħajr kuntatt dirett. Uħud mill-applikazzjonijiet industrijali ewlenin tal-iskambjaturi tas-sħana tal-qoxra u tat-tubi jinkludu:
Proċessi ta' tisħin u tkessiħ f'impjanti kimiċi
Dazji ta' kondensazzjoni u evaporazzjoni fir-raffineriji
Sistemi ta' rkupru tas-sħana f'faċilitajiet ta' ġenerazzjoni tal-enerġija
Sistemi HVAC f'bini kummerċjali u residenzjali
Sistemi ta' tkessiħ f'impjanti tal-ipproċessar tal-ikel
Ġestjoni termali fil-faċilitajiet tal-produzzjoni taż-żejt u l-gass
Kif Naddaf?
L-ibblastjar tal-ilma bi pressjoni għolja jibqa 'għażla popolari għat-tindif tal-iskambjaturi tas-sħana. Dan il-metodu jinvolvi l-użu ta 'ġettijiet tal-ilma fi pressjonijiet sa 2500 bar biex jitneħħew ħmieġ iebsa u debris mill-interjuri tat-tubi. Għalkemm effettiva, din it-teknika teħtieġ immaniġġjar bir-reqqa biex tiżgura s-sigurtà u timminimizza l-użu tal-ilma.
Hekk kif ir-regolamenti ambjentali u ta 'sikurezza jsiru aktar stretti, it-tindif tat-tubi mekkaniċi kiseb prominenza. Dan il-metodu juża għodod fiżiċi bħal xkupilji u drillijiet biex tgħorok it-tubi nodfa, ħafna drabi akkumpanjati minn ilma bi pressjoni baxxa biex jitlaħlaħ id-debris. It-tindif mekkaniku huwa rapidu u jnaqqas il-volum ta 'ilma tad-drenaġġ prodott, allinjament ma' prattiki ta 'operazzjoni sostenibbli.
Meta l-metodi mekkaniċi ma jkunux biżżejjed, partikolarment b'akkumulazzjoni ta' skala li hija diffiċli biex titneħħa fiżikament, it-tindif kimiku jsir għażla meħtieġa. Soluzzjonijiet ta 'tindif speċjalizzati huma ċċirkolati permezz ta' l-iskambjatur tas-sħana, u jinħall id-depożiti mingħajr ma tiżżarma l-unità. Huwa metodu ta 'inqas xogħol intensiv li jista' jkun effettiv ħafna jekk jintużaw l-aġenti kimiċi korretti.
It-tindif ultrasoniku huwa teknika moderna li tuża mewġ tal-ħoss ta 'frekwenza għolja biex toħloq bżieżaq ta' cavitation fil-fluwidu tat-tindif, li meta jiġġarfu, jiġġeneraw ġettijiet qawwija ta 'ilma li jnaddfu l-uċuħ tat-tubi. Dan il-metodu huwa speċjalment utli biex jitneħħew partiċelli fini ħafna u huwa magħruf għall-preċiżjoni tiegħu u l-abbiltà li jilħaq żoni diffiċli.
Għal kontaminanti organiċi bħal żjut jew plastiks, it-tindif termali huwa metodu effettiv. Jinvolvi l-użu ta 'temperaturi għoljin biex jivvaporizza jew jinħaraq ir-residwi fi ħdan l-iskambjatur tas-sħana. Dan il-metodu huwa tipikament użat f'sitwazzjonijiet fejn metodi oħra ta 'tindif jistgħu ma jkunux fattibbli minħabba n-natura tal-kontaminazzjoni.
